一、电动振动台概述：

电动振动台主要用于确定所设计、制造的机器、构件在运输和使用过程中承受外来振动或者自身产生的振动而不至破坏，并发挥其性能、达到预定寿命的可靠性。随着对产品，尤其是航空航天产品可靠性要求的提高，作为可靠性试验关键设备的振动试验系统的发展显得越来越重要。

    电动振动台自动定位扫频。不停机自动调节振幅幅值。试验频率可调。操作简便，工作可靠，价格低廉。是电工电子、仪器仪表、家用电器等行业进行产品耐振和可靠性试验的理想设备。

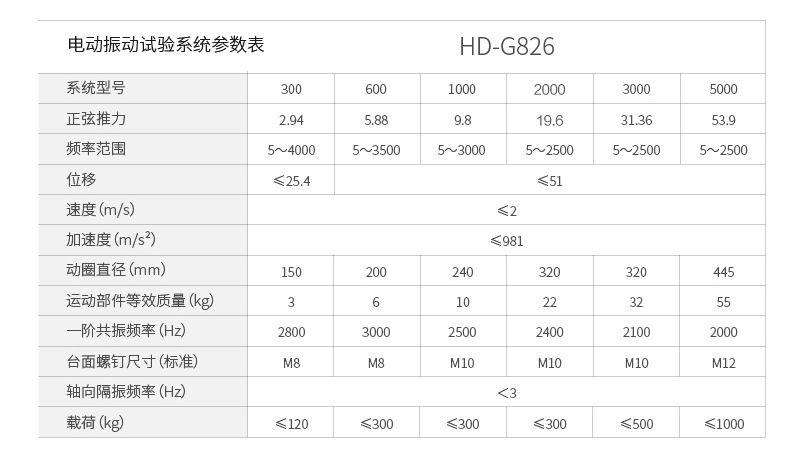

二、电动振动台技术指标：

电磁式激振发生器
指标参数
设备尺寸1200mm×790mm×840mm（不含扩展台面）
*大正弦激振力
*大随机激振力
*大冲击激振力
频率范围2～3000Hz
*大位移25.4mmp-p
*大速度1.8m/s
*大加速度100G(980m/s2)
有效载荷120kg
设备重量约1200Kg（不含水平滑台）

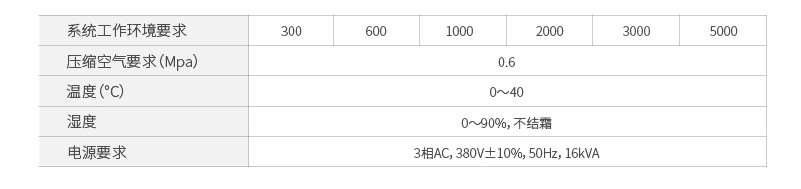

电源AC3相380V/50Hz，8KVA

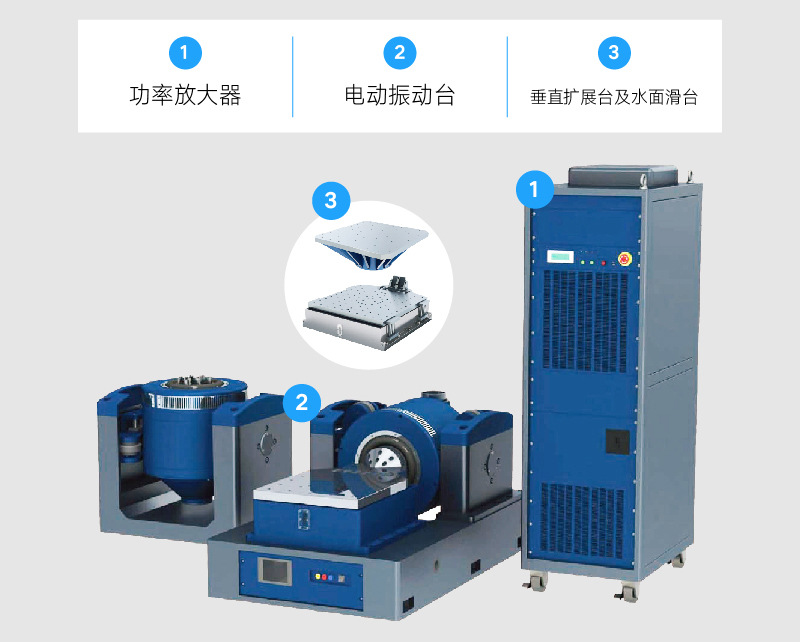

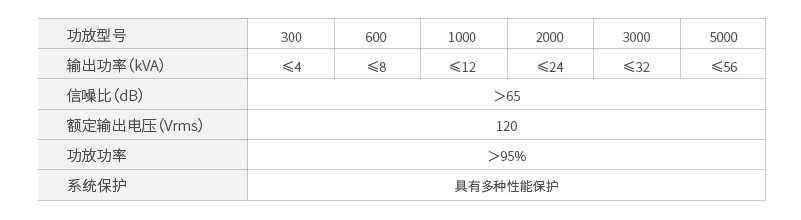

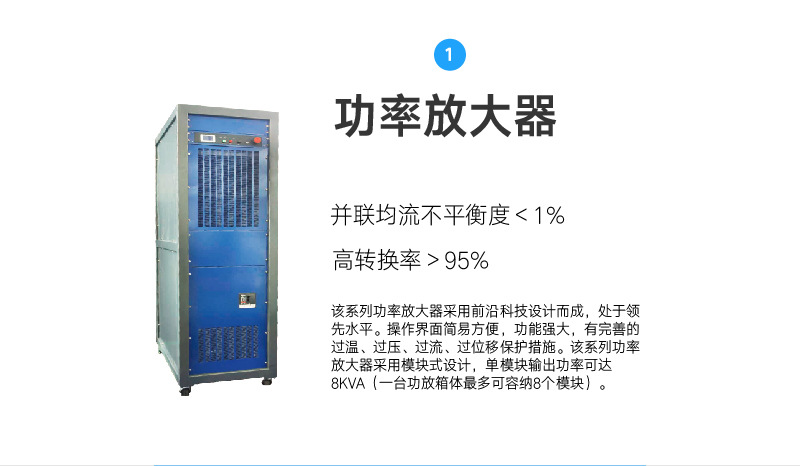

数字开关功率放大器
指标参数
输出功率3KVA
输出电压100V
输出电流30A
开关频率116KHz
噪声≤70dB
工放效率≥90%
工放尺寸L720×W550×H1700mm

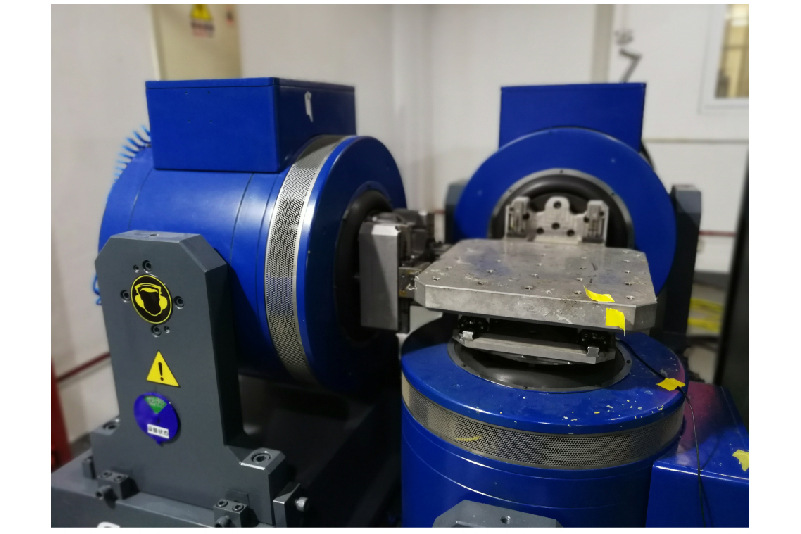

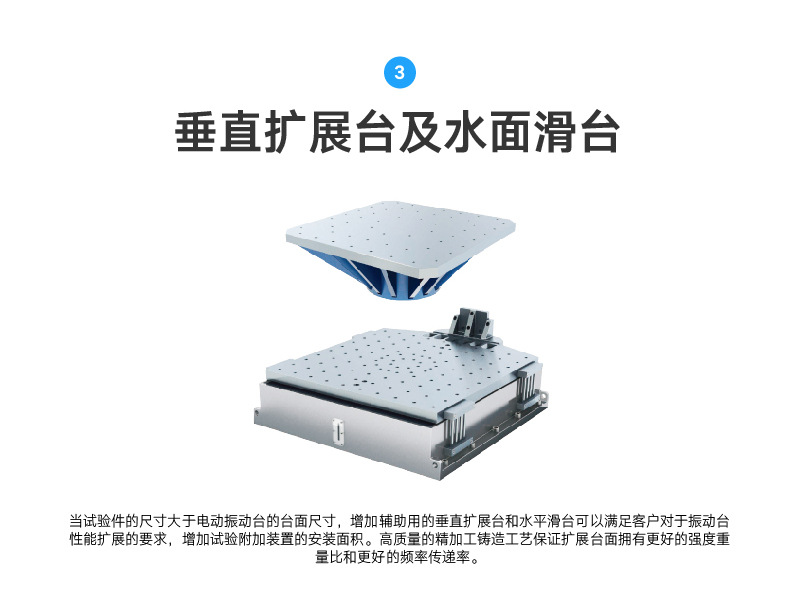

垂直扩展台面、水平油膜滑台
指标参数
材质铝合金，表面硬质阳极处理
尺寸500×500mm
使用频率2000Hz
重量25KG

三、电动振动台特点：

1、精密型设计制造、体积小、超静音工作；

2、底座采用上等材料，安装方便，运行平稳，无需安装地脚螺丝；

3、控制电路数字化控制与显示频率，PID调节功能，使设备工作更为稳定、可靠；

4、扫频及定频操作方式，适应不同行业测试要求；增加抗干拢电路，解决因强电磁场对控制电路干扰；

5、增加工作时间设定器，使测试产品达到准确测试时间。

测试方式：采用三种不同的测试方法，使用上下振动、前后振动、90°反转振动，可以
测试同一产品在不同的环境中的不同表现，提高产品性能的全&面性和竞争力。
机器结构：台体表面采用先进的磷化处理及汽车烤漆技术，具有长期防磨防锈作用，外
形美观大方。励磁线圈采用双磁路结构、漏磁低，磁场均匀。扩展平台一般由镁合金铸
造而成且附着阻尼材料，**性能高。

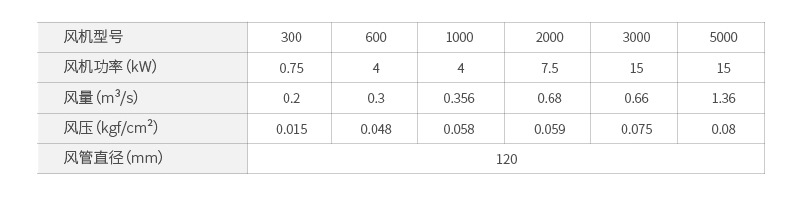

制冷系统：振动仪采用低噪音风机，使其改进了台体进风结构，励磁线圈采用蜂窝式风
道、中磁环采用双层分流式风道等，采用了新型的风道设计，增强冷却效果，提高运作
效率。
控制系统：操作系统上采用Windows系统，并使用它的应用软件，系统功能强大的自
动向导和测试报告自动生成功能使重复又枯燥的测试任务变得简单。测试参数设置丰富
严谨，同时USB2.0接口使它与计算机的连接更加紧密和谐。
保护系统：保护功能齐全，具有电网过压、欠压、缺相、逻辑故障、功率模块直通、过
温、输出过电流、输出过电压、驱动电源、台体过位移、台体温度、外部连锁。多项安
全性检查与互锁设置，*大程度保证了测试人员、测试物体以及振动台设备的**性。
若系统出现异常，可立即按下系统内置的终止键结束测试。
符合标准：MIL-STD-810（美军标）、ISO标准、用户自定义中断控制限值。
