一、标准型工具显微镜产品简介：

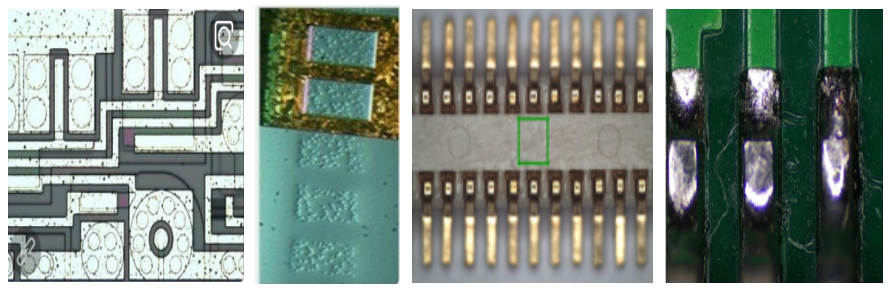

工具显微镜是在是在光学影像的基础上发展起来的，功能更强大。采用全新半复消技术，集明场、斜照明、偏光等多种观察方式，任何观察下都呈现清晰锐利的显微图像，可根据实际应用，进行功能选择，是工业检测的有效工具。
二、标准型工具显微镜产品特点：
1.观察方式明场/斜照明/偏光/DIC
2.光学系统：无限远色差校正光学系统
3.目镜：高眼点大视野平场目镜PL10X/22mm
高眼点大视野平场目镜PL10X/22mm，视度可调，可带测微尺
高眼点大视野平场目镜PL15X/16mm
4.物镜：LMPL无限远长工作距金相显微镜
5.观察筒：30°铰链式三目，分光比，双目：三目=100：0或50:50
6.转换器：五孔内倾式转换器，带DIC插槽
三、标准型工具显微镜 技术参数：
型号
HD-U2010X
HD-U3020X
HD-U4030X
工作台
X/Y行程（mm）
200*100
300*200
400*300
Z轴行程（mm）
有效空间245mm,调焦行程200mm，工作距离95mm
金属台面尺寸(mm)
500*400
玻璃台面尺寸(mm)
230*130
330*230
430*330
传动形式
X/Y/Z三轴精密V型导轨，X/Y轴光杆传动，Z轴光轴传动
测量伺服驱动系统
光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM）
测量精度：≤3UM+L/200 重复精度：≤3UM+L/200
多功能数据处理器可测点、线、圆弧、圆、角度等
图形系统
摄像机：日本彩色 1/2″CCD 摄像机放大倍率30-230X
物镜放大倍率：5X 10X 20X 50X
目镜组
10倍双筒镜 总放大倍数50X-500X
照明系统
表面光源与透射光源LED冷光源、寿命长、亮度可调
仪器外形尺寸
（L*W*H）(mm)
600*400*1100
750*500*1100
850*600*1200
仪器重量(Kg)
150
180
250
