一、数字投影仪产品简介：

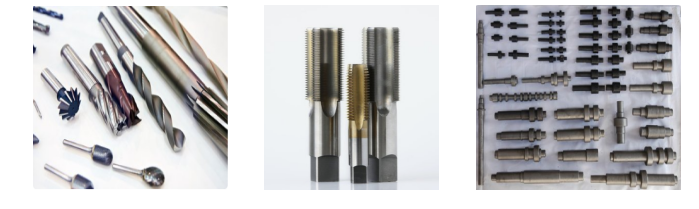

适用于以二坐标测量为目的一切应用领域。本仪器能高效地检测各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。
二、数字投影仪产品特点：
Ø 高品质图像
l 1、投影仪仪器光学系统品质优良，物镜成像清晰，放大倍率准确，在透射光照明下，轮廓测量误差小于0.008%。
l 投影仪配有专用微型打印机和脚踏开关，数据输出和采样十分方便，工件影像可以是全正像也可为倒像。
Ø 高精度
l 座标测量示值误差可达（3+L/200)um,L为被测长度（单位：mm)
l 提供各种不同倍数的光学物镜：10X 20X 50X 100X
l Z轴升降采用导轨的传送方法，提高了其机身的稳定性及耐及性，投影仪成像清晰，放大倍率准确。
三、数字投影仪 技术参数：
项目
HD-U3015
HD-U3020
xy测量行程（mm）
150*50
200*100
Z轴调焦行程（mm）
90
金属台面尺寸（mm）
340*152
390*206
外形尺寸（mm）
380*694*1058
430*754*1058
仪器重量（Kg）
135
160
测量精度（μm）
E（x，Y）:4+L/25 (L单位mm）
玻璃承载（Kg）
5
光栅尺分辨率
玻璃光栅尺，分辨率1μm
投影屏尺寸
Φ300
投影屏旋转范围
0-360°
旋转角度解析度
1′
旋转角度准确度
6′
物镜放大倍数
10X(标配）
20X(选购）
50X(选购）
100X(选购）
物方视场(mm)
Φ30
Φ15
Φ6
Φ3
物方工作距离（mm）
75
69
44
26
透射光照明
12V 100W卤素灯
反射光照明
24V 150W卤素灯
数据处理系统
DS600多功能数显表，可中英文装换，可做多点采样
坐标旋转，点、线、距离、角度测量
冷却方式
强制风冷（2个轴流风扇）
工作环境
温度：20℃±2℃,湿度30-80%，远离振动：＜0.002g，低于15Hz
电源
单相AC 220V/50Hz/10A
