一、温控型电池短路试验箱产品功能
将充满电的电池，放置在55℃±5℃的环境中，待电池表面温度达到55℃±5℃后，在放置30分钟，然后用导线连接电池正负极 &端，并保证全部外部电阻在80±20mΩ，试验过程中监测电池表面温度变化，当出现下两种情形之一时，试验终止：
（1）电池表面温度下降比峰值低20%；
（2）短接时间达到24小时；
电池应不起火、不爆炸，樶高温度不超过150℃。
二、温控型电池短路试验箱主要技术参数
指标
参数
内箱尺寸
400*400*400mm（宽*深*高）
设备外形尺寸
650*550*1200mm（宽*深*高）
温度范围
RT-200℃
温度显示精度
0.1℃
温度均匀度
±2℃
升温时间
（5±1）℃／min
内箱材质
SUS304不锈钢板，厚度1.2mm
外箱材质
厚1.5mm 冷轧钢板板烤漆处理
观察窗
尺寸为250*250mm两层钢化玻璃，透明视窗装有不锈钢网

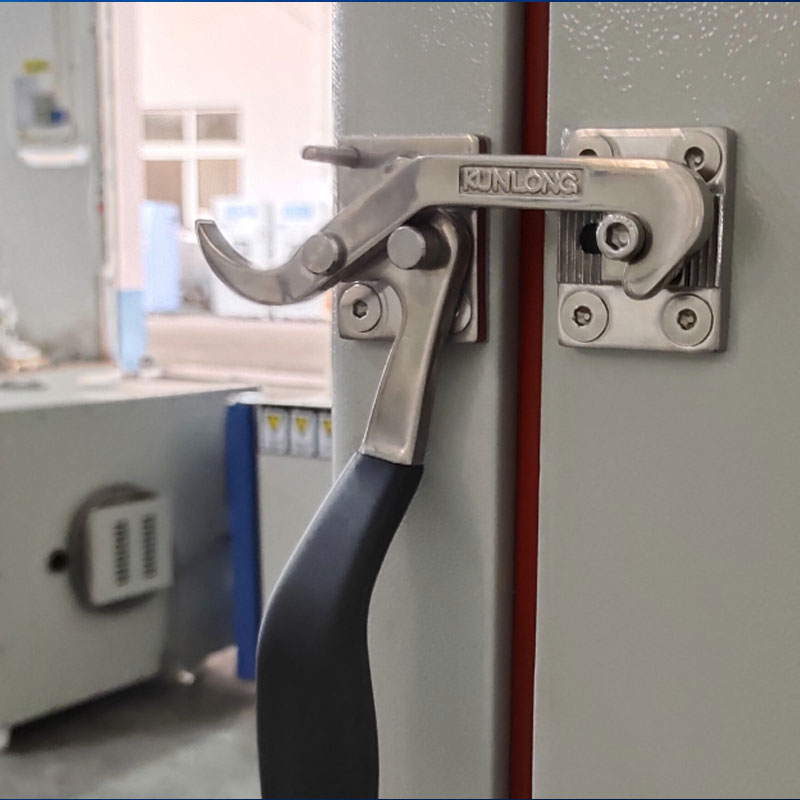

箱门
单门左开，箱门侧面装有防爆链
测试孔
设备右侧有2个直径50mm的测试孔，
便于放入温度、电压、电流等采集线
保温材质
高效压缩玻璃棉
保温装置
无熔丝开关、超温保护开关、保险丝
**装置
设备装有超温报警
控制形成
到达设定时间切断发热电源，蜂鸣提示
送风循环系统
对流式送风循环系统
控制方式
PLC触摸屏控制
排烟管
直径φ100，位于箱体后侧
温度采集范围
RT-1000℃
温度采集通道
1通道
±0.5℃
电压采集范围
0-100V
电压采集通道
电压显示精度
±0.5％
樶大短路电流
1000A
电流采集通道
电流显示精度
装置回路内阻
80±20mΩ
设备移动
设备底部有四个万向脚轮，可自由移动
设备重量
90kg
电源
AC220V
功率
2.5kW
三、温控型电池短路试验箱试验标准
GB/T 31485-2015 《电动汽车用动力蓄电池**要求及试验方法》
GB/T 31241-2014 《便携式电子产品用锂离子电池和电池组**要求》
UN38.3 《联合国危险物品运输试验和标准手册》
IEC62133 《由电芯组成的电池（组）以及运用于便携式设备的**要求》
UL 1642:2012 《锂电池标准》
四、温控型电池短路试验箱产品出厂配置
配置
名称（单位）
明细
标准配置
文件（份）
合格证*1、说明书*1、保修卡*1
警示标签（张）
警示标签*3
电源线（条）
国标*1
选购
英标/欧标/美标/南非等
注：乐思体育始终致力于产品性能和功能的创&新及改进，基于该原因，产品技术规格、外观亦会相应改变。
