一、主要技术参数
|
指标
|
参数
|
|
控制方式
|
PLC控制
|
|

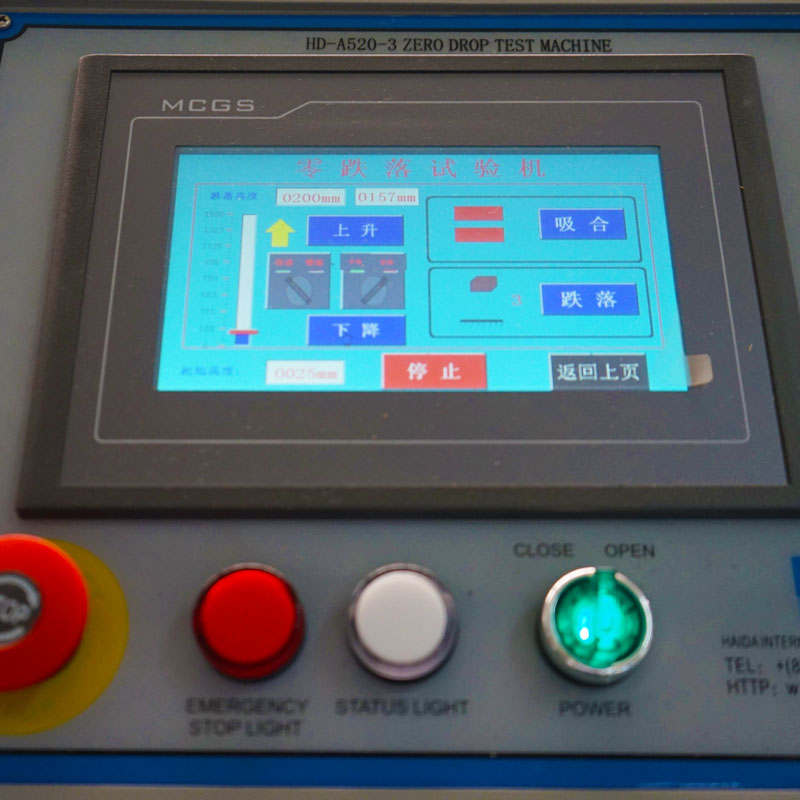

显示方式
|
触摸屏显示
|
|
数据输出
|
USB输出
|
|
负载
|
≤500 kg
|
|
跌落
|
0 ～ 1000 mm
|
|
上升速度
|
约2m/min
|
|
E字支架间隔
|
220mm
|
|
驱动方式
|
油缸、气缸驱动
|
|
液压单元组合
|
1.5kW（2HP） 40L油箱
|
|
试样
|
适用于各类包装材料/冰箱/桌椅/箱柜/等
|
|
试样尺寸
|
面跌落：*大约1200mm×1200mm×1200mm（L*W*H）
|
|
棱角跌落：*大约800mm×800mm×800mm（L*W*H）
|
|
仪器外形尺寸
|
约2300mm×1490mm×1950mm（L*W*H）
|
|
重 量
|
约1380kg
|
|
气 源
|
≥0.6MPa
|
|
电 源
|
3∮ AC380V
|
|
整机功率
|
约1.6kW
|
|
主要测试项目
|
测试各类包装材料/冰箱/桌椅/箱柜等的抗跌落冲击损坏的能力
|
二、产品出厂配置
|
配置
|
名称（单位）
|
明细
|
|
标准配置
|
文件（份）
|
合格证*1、说明书*1、保修卡*1、配件清单*1
|
|
电源线（条）
|
国标*1
|
|
警示标志（张）
|
警示标签*3
|
避免阳光直接照射*1
|
|
感电注意*1
|
|
严禁敲打碰撞*1
|
|
气管（条）
|
Φ8气管*1
|
|
选购
|
电源线（条）
|
英标/欧标/美标/南非等
|
|
空压机（台）
|
建议选购3P以上
|
三、产品配件清单
|
序号
|
配件名称
|
品牌
|
配件规格
|
产地
|
|
1
|
油缸
|
万灵
|
MOB 80x550
|
中国
|
|
2
|
薄型气缸
|
神驰
|
SDA40x30-S
|
中国
|
|
3
|
标准气缸
|
神驰
|
SC50x25-S
|
中国
|
|
4
|
深沟球轴承
|
NSK
|
6008ZZ
|
日本
|
|
5
|
PLC
|
汇川
|
H1U-1410MT-XP
|
中国
|
|
6
|
触摸屏
|
昆仑通态
|
TPC7032KT
|
中国
|
|
7
|
光幕传感器
|
国产
|
MT-0640-30NC
|
中国
|
|
8
|
拉线位移编码器
|
国产
|
SF30-Lx1000-400BM
|
中国
|
|
9
|
长城液压油
|
国产
|
46#/50L
|
中国
|
注：乐思体育始终致力于产品性能和功能的**及改进，基于该原因，产品技术规格、外观亦会相应改变。
